Befestigungselemente

Unsere Befestigungselemente bewerkstelligen saubere Verbindungen und Krafteinleitungen an Kunststoffteilen durch leichtes Einbetten, Eingießen, Einpressen oder An- bzw. Einkleben.

Eingesetzt werden die Befestigungselemente unter anderem bei CFK und GFK Faserverbundwerkstoffen, SMC- und BMC Teilen, Schaumkunststoffen, Elastomeren und Kautschuken.

Unsere Befestigungselemente sind gefertigt aus Flußstahl, sie sind verzinkt und passiviert oder auch in der Edelstahlausführung 316/S16 mit Innen- oder Außengewinde erhältlich. Sie bestehen aus verschiedensten perforierten Grundplatten mit aufgeschweißtem Gewindestift bzw. Mutter, von unterschiedlicher Länge und Durchmesser.

Grundplatten Standard (F- und M-Typen)

Bezeichnung

Form

Abmessungen

B20

rund

Ø 20mm

B23

rund

Ø 23mm

B30

quadratisch

30x30mm

B38

rund

Ø 38mm

T38

rechteckig

15x38mm

durchbohrte Grundplatten (nur F-Typen)

Bezeichnung

Form

Abmessungen

S20

rund

Ø 20mm

S23

rund

Ø 23mm

S30

quadratisch

30x30mm

S38

rund

Ø 38mm

ST38

rechteckig

15x38mm

Befestigungselemente-Typen


Typ M1

Gewindegrößen

Gewindelängen [mm]



Außengewinde

M4


M5


M6


M8


M10

12


16


20


25


30


40


50


60


75

Befestigungselemente bewerkstelligen saubere Verbindungen und Krafteinleitungen an Kunststoffteilen


Typ F1

Gewindegrößen



Innengewinde
Mutter

M3


M4


M5


M6


M8


M10

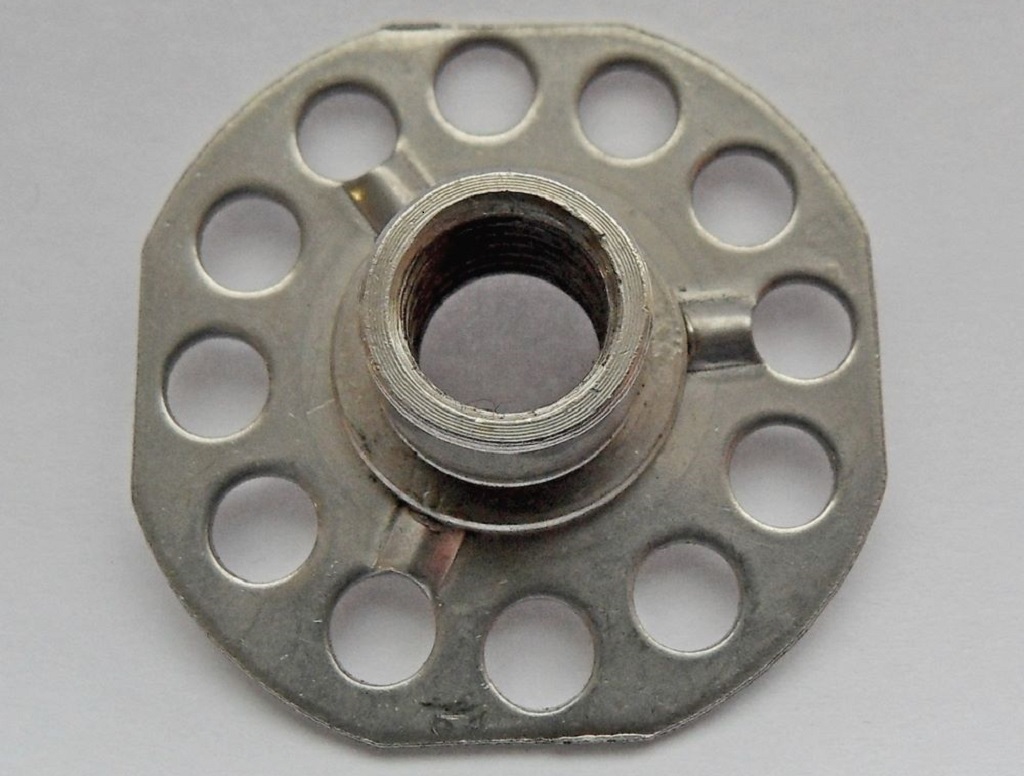

Bighead oder Befestigungselemente für  CFK und GFK Faserverbundwerkstoffe


Typ F2

Gewindegrößen

Gewindelängen [mm]


Innengewinde
Gewindebuchse

M4


M5


M6


M8


M10

5


10


12


14


16


22


30

Befestigungselement no name oder Bighead


Typ M4

Bolzenlänge



Stehbolzen
(ohne Gewinde)

12


16


20


25


30


40


50


60


75


Befestigungselement no name oder Bighead
